一、概述︰
 电容器在补偿容性无功率的时候，往往会受到谐波电流、合闸涌流及操作过程电压的影响， 造成电容损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波、 保护电容器，避免谐波电压电流及冲击电压电流影响，改善电能质量提高系统功率因数， 延长 电容器使用寿命。

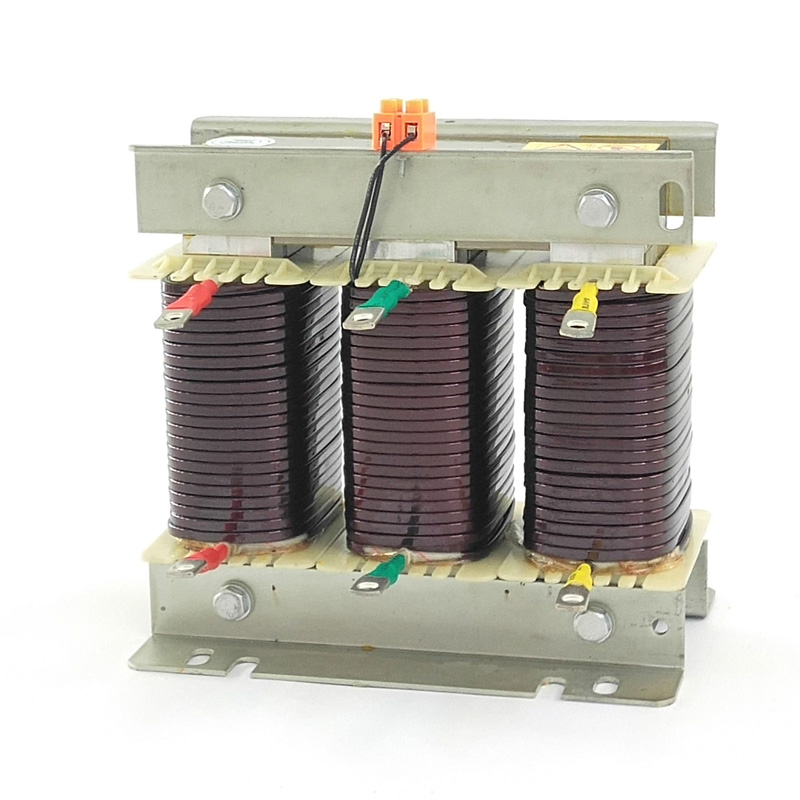

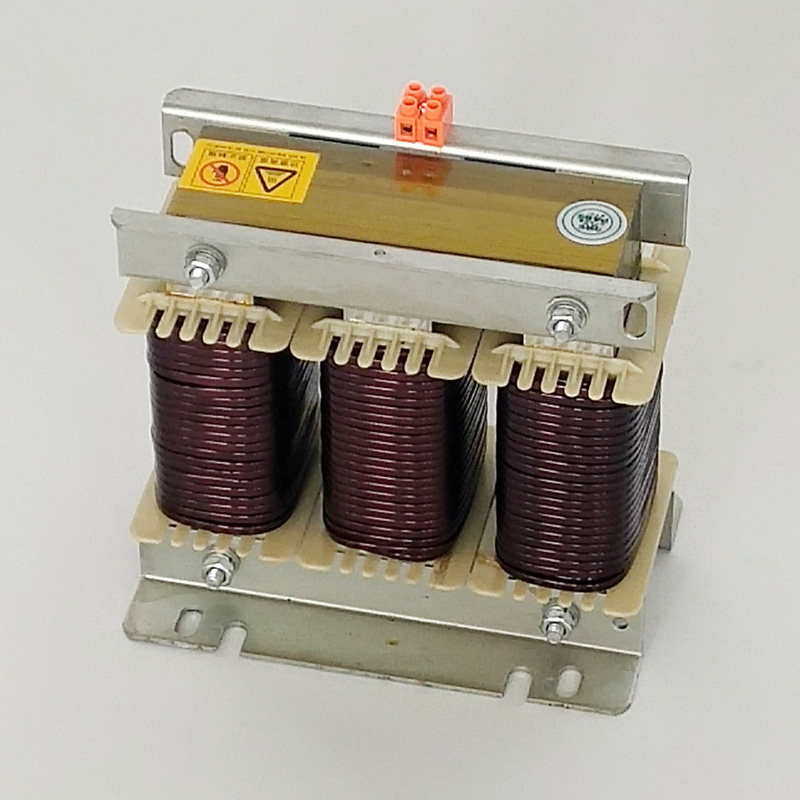

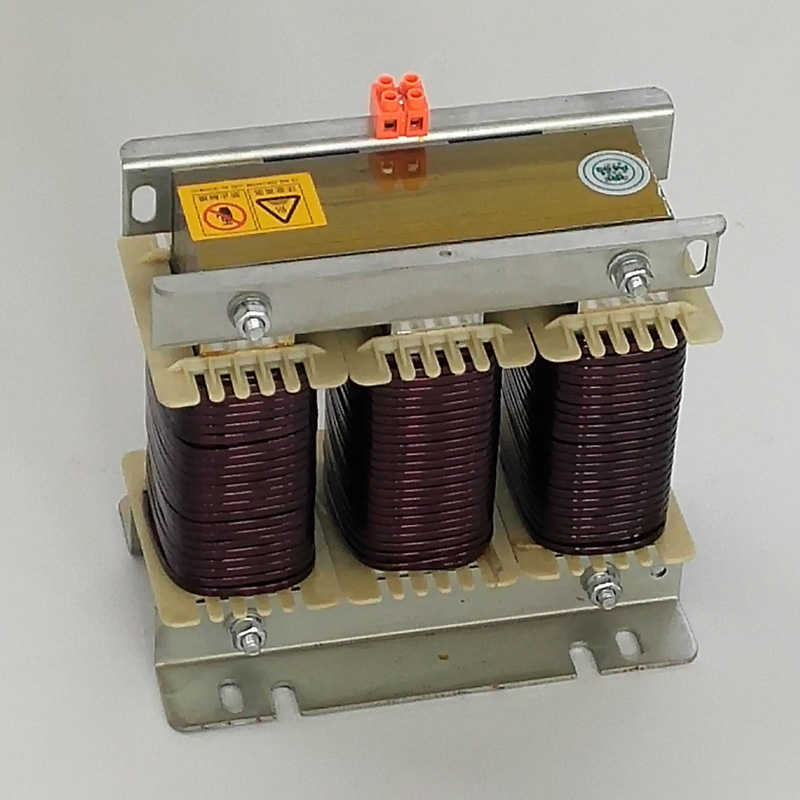

二、 结构特点：
1、该电抗器分为三相和单相两种，均为铁心干式；
2、铁芯采用优质冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保 电抗器运行低温升低噪音的性能；
3、线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外型美观的优点；
4、电抗器在装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘-真空浸 漆-热烘固化这一流程，使电抗器线圈与铁芯牢固成一体，大大减少了运行时温升及噪声，有 效提高了电抗器品质因数及减少谐波的效果；
5、电抗器采用温度保护，120℃常闭温控开关串接在控制回路中。
6、电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资。

三、 性能参数：
1、可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV，1.14KV；
2、电抗率的种类：1%、4.5%、5.6%，6%，7%，12%，13.8%,14%；
3、电气强度：5KV/min ,
4、绝缘等级：F级，H级，
5、噪声≤30dB，过载能力≤1.35倍以内连续行；

四、 使用环境条件：
1.海拔高度不跨越2000米；
2.运行环境温度-25℃至+45℃，相对湿度不跨越90%；
3.周围无有害气体，无易燃易爆物品；
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

五、型号说明：

六、接线方式 ：

七、 外形及安装尺寸：

八、订货须知：

    1、产品型号
    2、额定电流
    3、额定电压（电容电压）
    4、电抗率（XC/XL)
    5、额定电感
    6、绝缘等级
    7、其它特殊要求可在协议中另行规定
